proe5.0二维图怎么导出CAD格式

1、第一步：选择“发布”-选择你想要导出的格式-然后点设置。

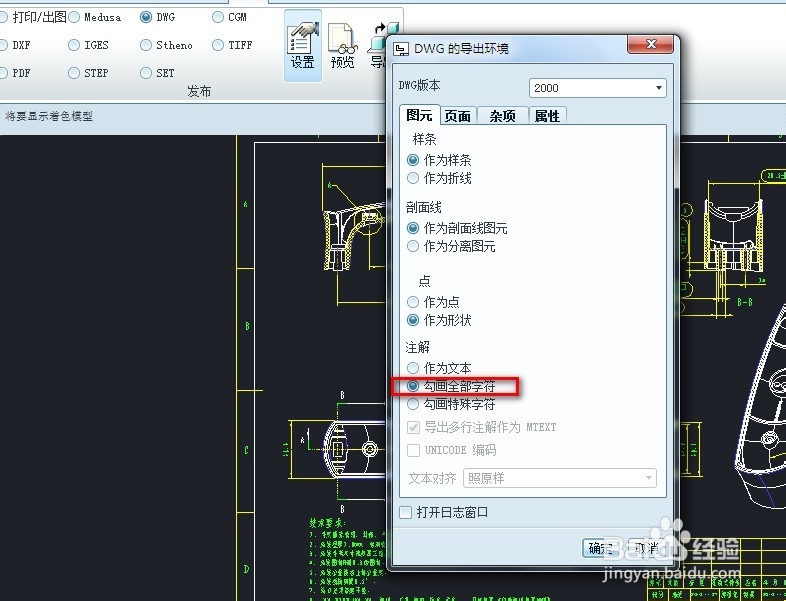

2、第二步：设置DWG或DXF的参数。这个就把注释里的“作为文本”改为“勾画全部字符”。

3、第三步：注意点就是如果不想在CAD改颜色，可以在属性里改。这个我一般是全部改好的。当然CAD如果用的比较熟练的可以在CAD里改，无关紧要的。

4、第四步：设置完成后，点确定，然后再点“导出”即可完成。
