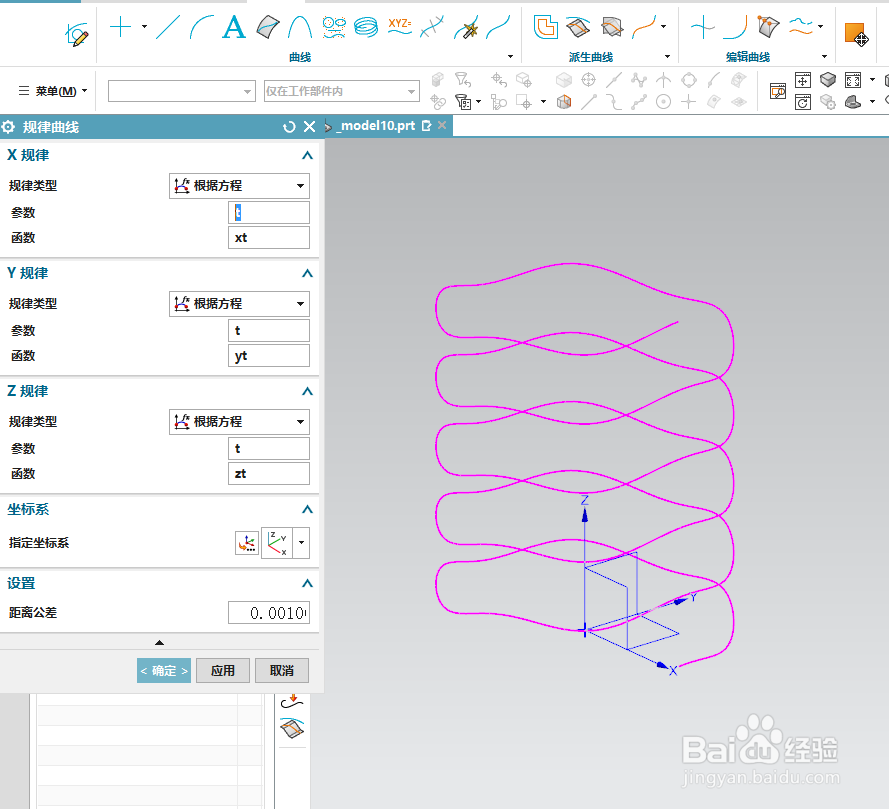

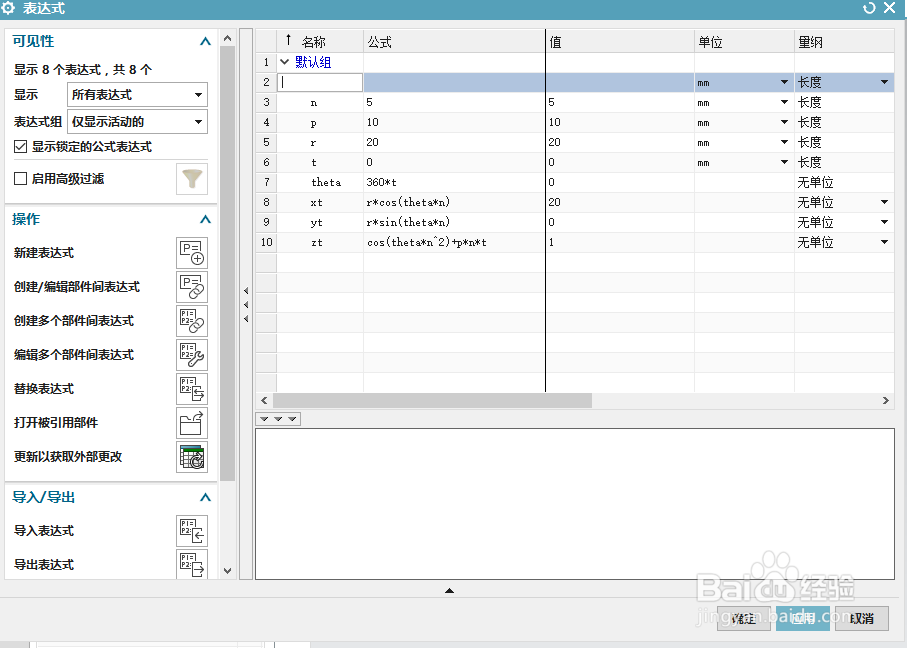

1、 碟形弹簧 若碟形弹簧半径r为20，螺距p为10，圈数n为5，即UG表达式为： r=20 p=10 n=5 theta=t*360 xt=r*cos(theta*n) yt=r*sin(theta*n) zt=cos(theta*n^2)+p*n*t或zt=cos(theta*n^2.4)+p*n*t。

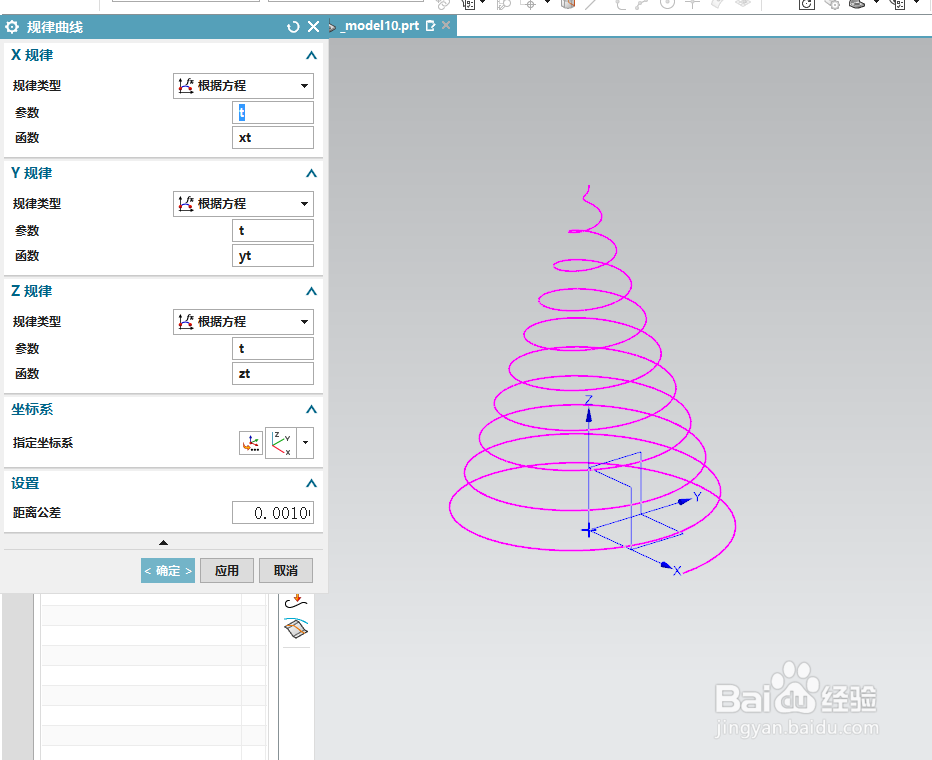

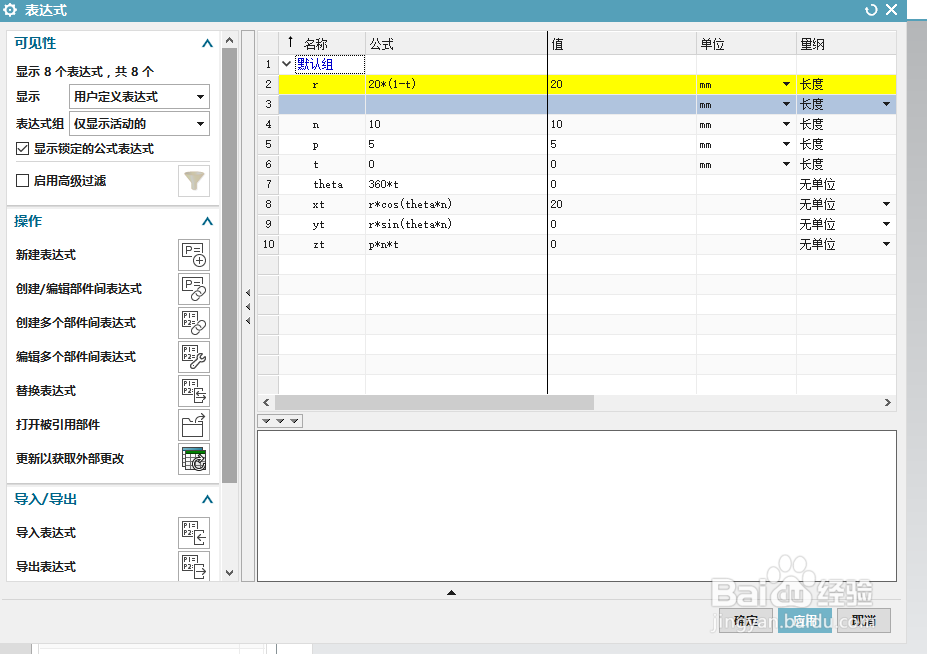

2、 圆锥螺旋线和圆台螺旋线 若圆锥螺旋线底圆半径r为20，螺距p为5，圈数n为10，即UG表达式为： r=20*（1-t），若圆台上端半径为5，则r=20*(1-t*0.75) p=5 n=10 theta=t*360 xt=r*cos(theta*n) yt=r*sin(theta*n) zt=p*n*t

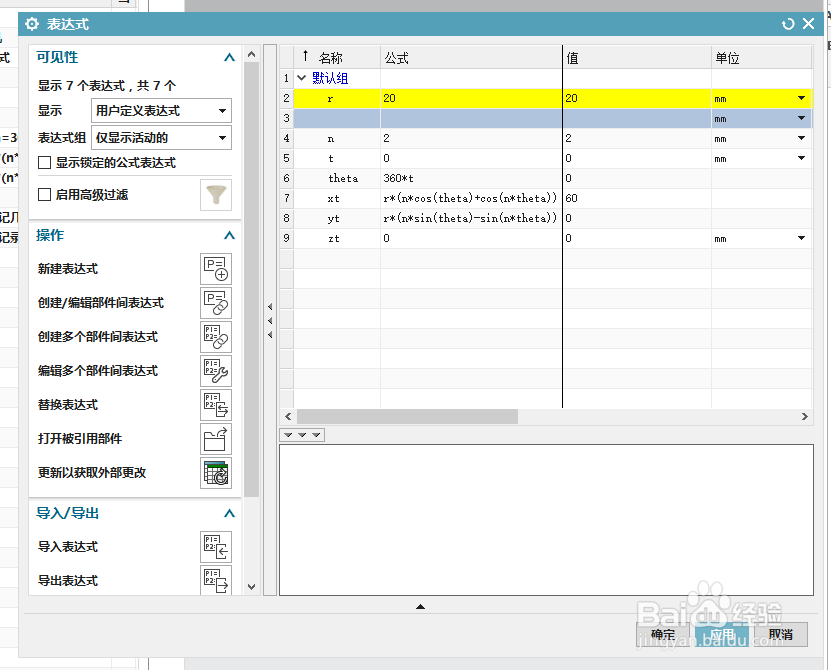

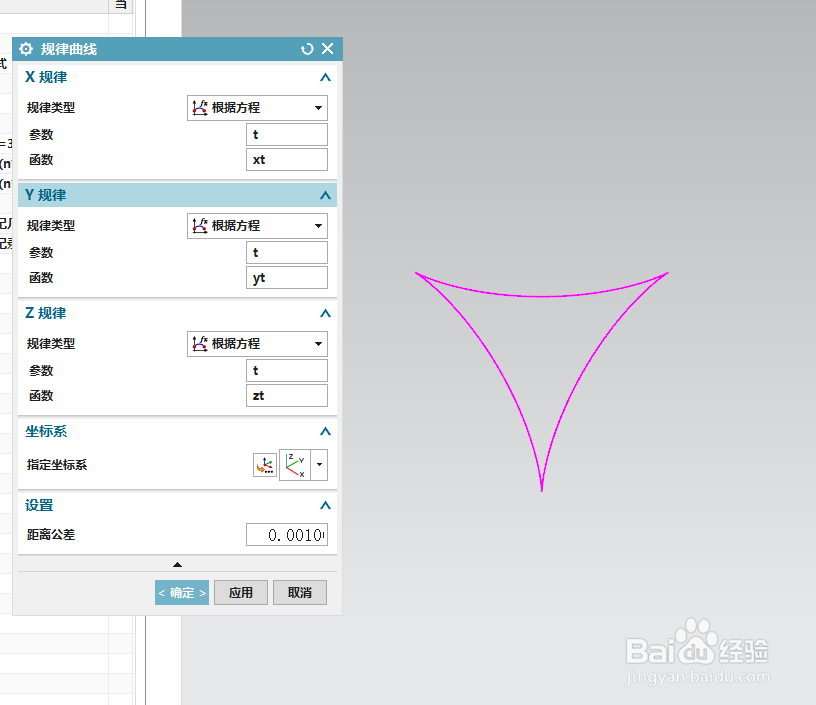

3、三尖瓣线 三尖瓣线数学方程：x=r(2cosθ+cos2θ)；y=r(2sinθ-sin2θ)若将2变为n即扩展为n+1尖瓣线。若r=20，即UG表达式为： r=20 n=2 theta=t*360 xt=r*(n*cos(theta)+cos(n*theta)) yt=r*(n*sin(theta)-sin(n*theta)) zt=0

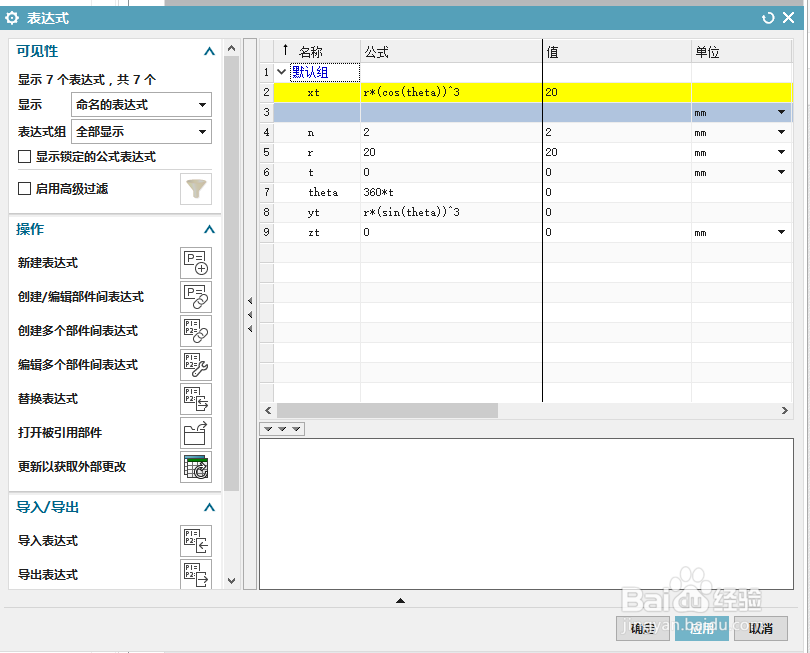

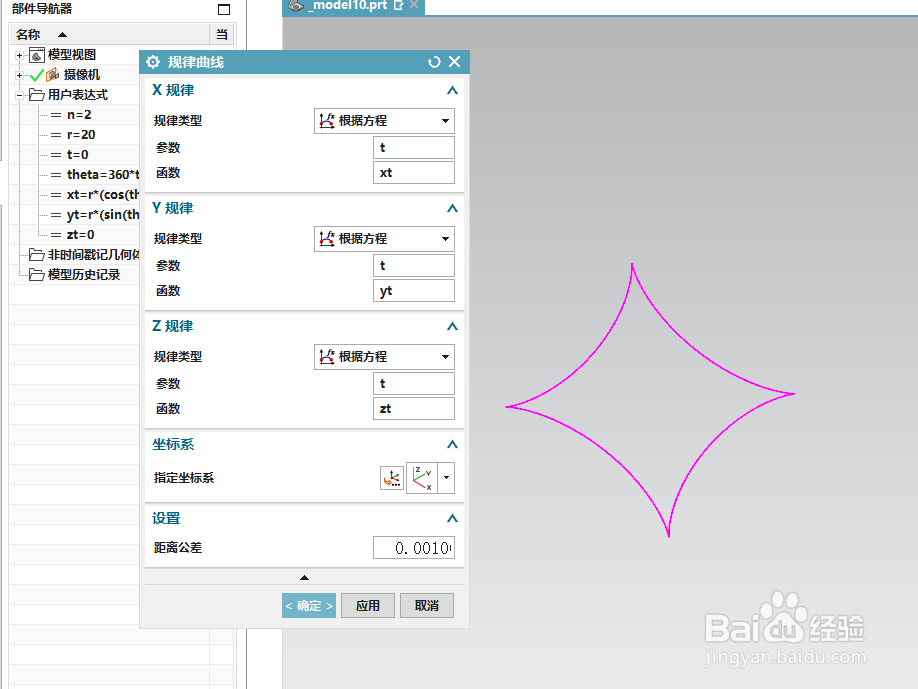

4、星形线【四尖瓣线】 星形线的数学方程：x=r*cos3θ；y=r涯箨唁峦*sin3θ。【由n+1尖瓣线通式：x=r(n*cosθ+cos(n*θ))；y=r(n*sinθ-sin(n*θ))当n=3时的情况。三角函数公式： sin3θ＝3sinθ－4sin3θ；cos3θ＝4cos3θ－3cosθ】若r=20，即UG表达式为： r=20 theta=t*360 xt=r*(cos(theta))^3 yt=r*(sin(theta))^3 zt=0

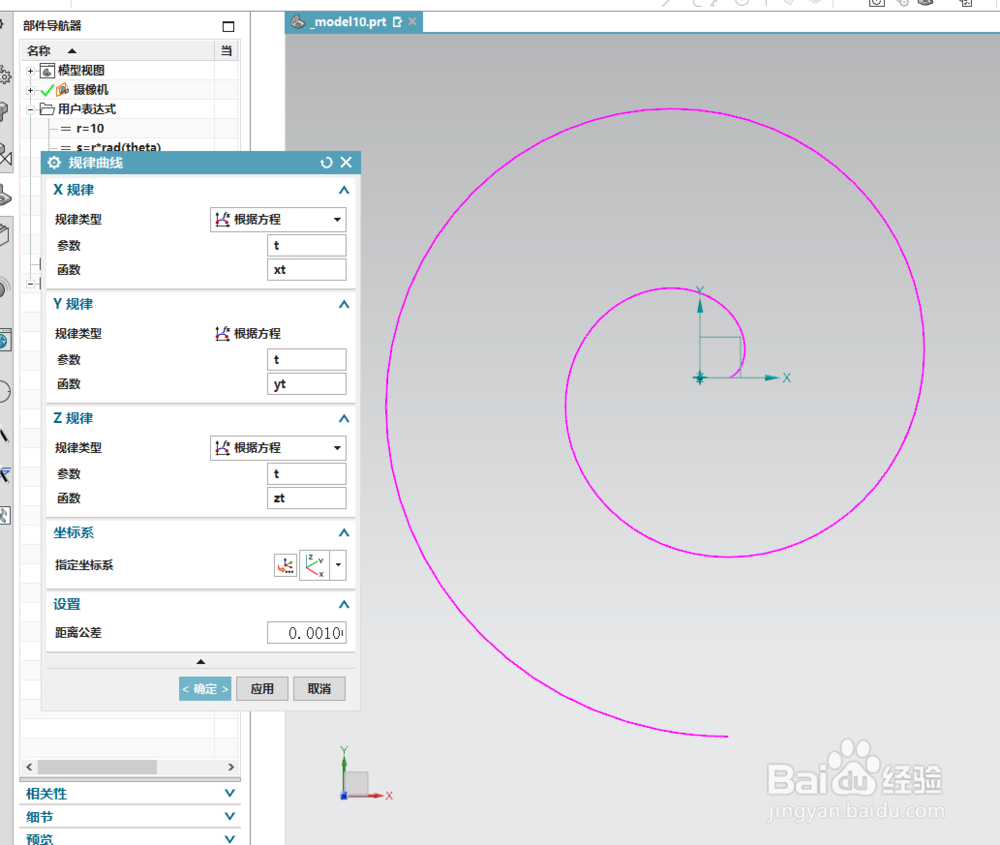

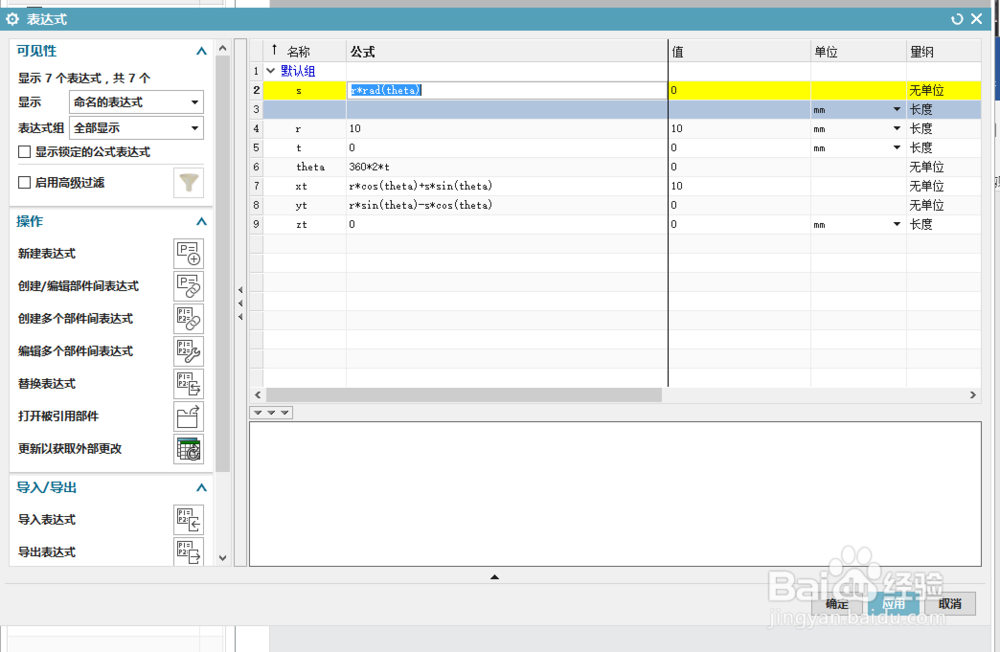

5、渐开线 渐开线的数学方程：x=r(cosθ+θ*sinθ)；y=r(sinθ-θ*cosθ)。假设渐开线的基圆半径r为10，展开角度θ为360*2，即UG表达式为： r=10 theta=360*2*t s=r*rad(theta)=r*(2*pi()/360)*theta=2*pi()*r*t*2 xt=r*cos(theta)+s*sin(theta) yt=r*sin(theta)-s*cos(theta) zt=0

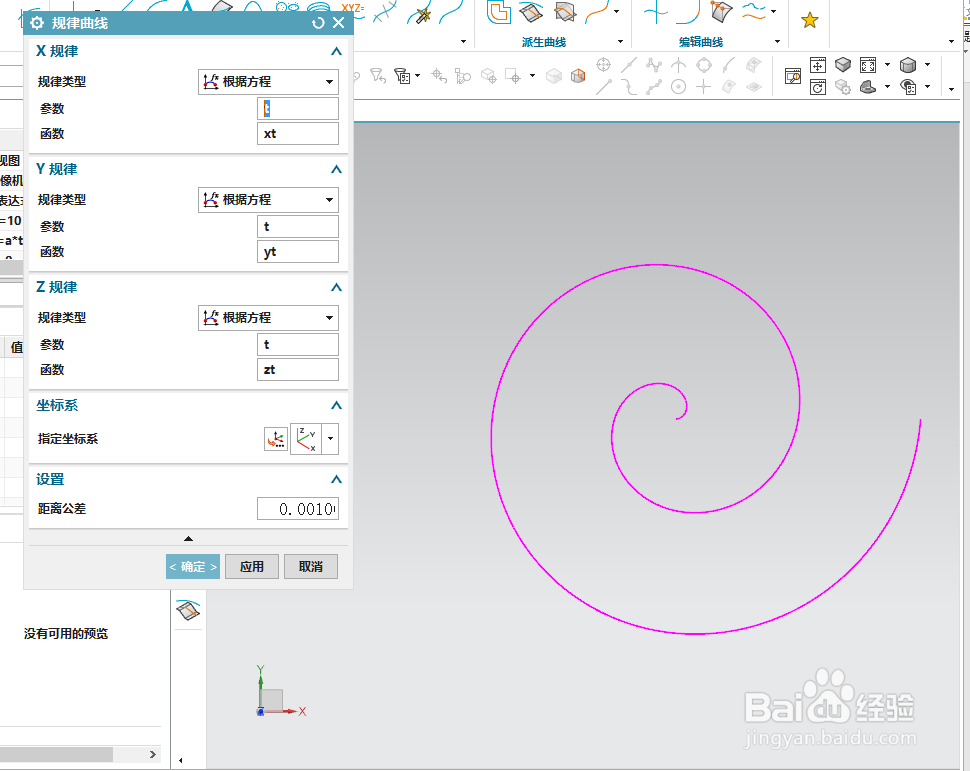

6、阿基米德螺线(等径螺线) 阿基米德螺线(等径螺线)数学方程：r=a*θ（极坐标），假设a=10，θ=360*2，即UG表达式为： a=10 theta=t*360*2 r=a*theta xt=r*cos(theta) yt=r*sin(theta) zt=0

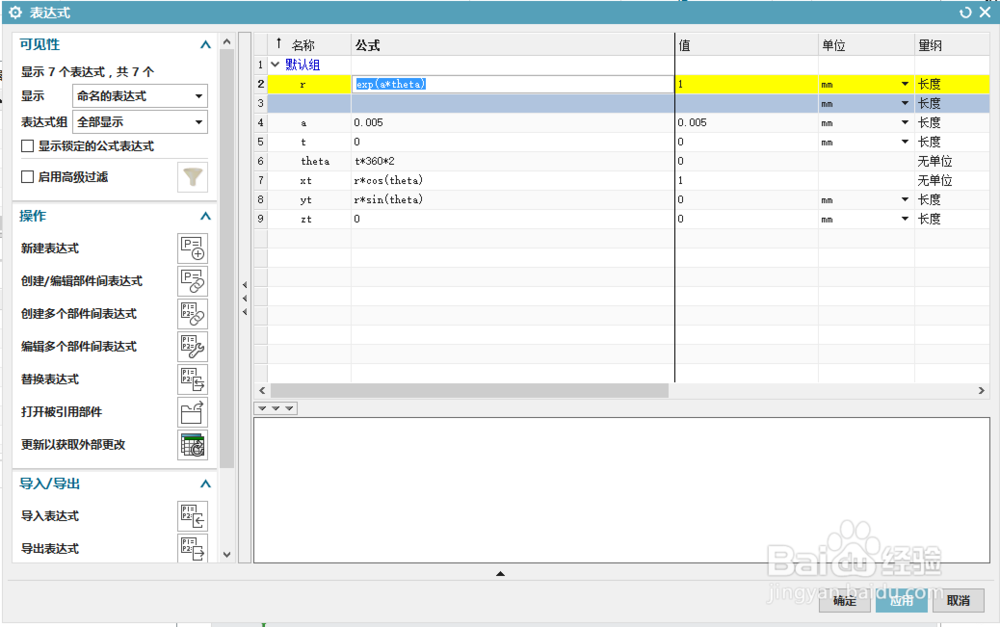

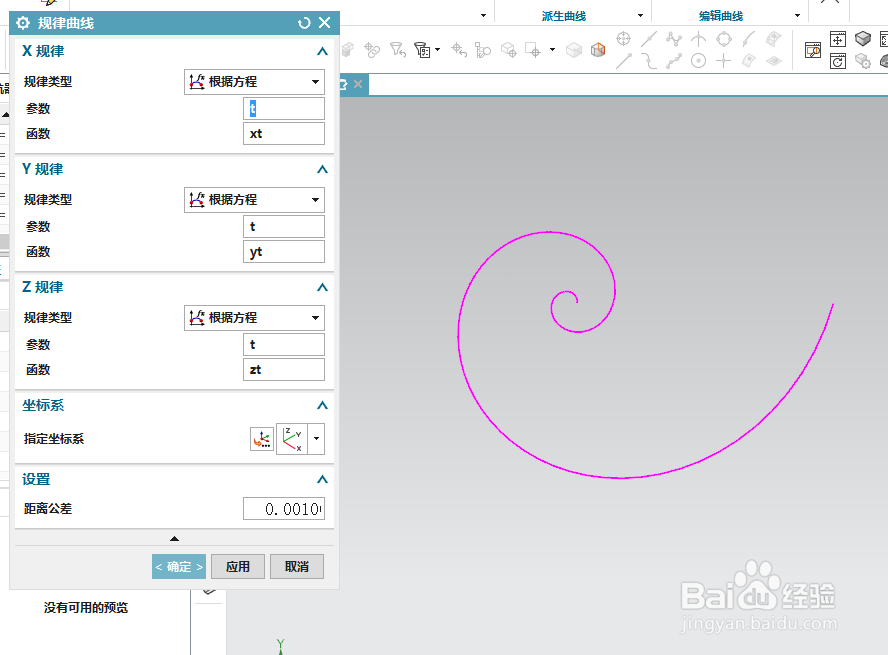

7、对数螺线(等角螺线) 对数螺线(等角螺线)数学方程：r=aemθ。对数螺线的定义和性质：运动方向始终与极径保持定角λ的动点轨迹称为对数螺线。假设a=0.005，即UG表达式为： a=0.005 theta=t*360*2 r=exp(a*theta) xt=r*cos(theta) yt=r*sin(theta) zt=0
