343-1CX08（DP）是目前最流行的西门子 S7-300PLC 用工业级以太网转换器，使用方便，对用户完全透明，无需在上位机和 PLC 中添加任何程序，安装后立即可以使用。它将西门子S7-300的MPI/DP协议转换为西门子Profinet 协议(TCP/IP 协议)，使其可以与各种知名上位软件（如Wincc、组态王、力控、Intouch、KEPServerEX 等） 实现远距离、高速（最高可达 1.5M）通讯，并可以同时连接Step-7 对西门子S7-300 进行编程。它可以自动检测波特率。它可以通过Internet 实现跨地域数据传送。它与西门子以太网通讯处理器CP343-1 功能相似，可替代西门子CP5611、CP5613、CP5512 通讯卡和西门子PC adapter编程适配器。
工具/原料
JQECT 343-1CX08
343-1CX08 （ DP ）转换器的设置

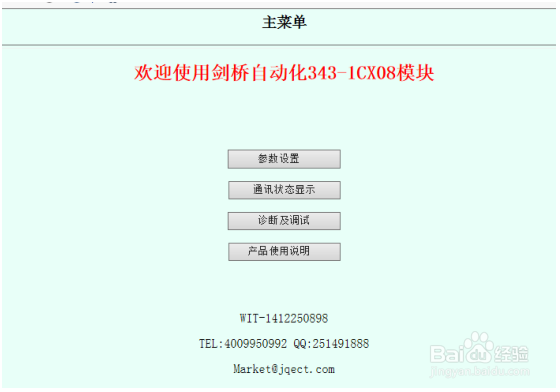

1、ECT_MPI（DP)的参数设置是通过IE浏碎茯钍婵览器来进行设置的，此时与ECT_MPI(DP)转换器相连的PLC 要上电（注：ECT_MPI转换器是由PLC 供电的)，同时要将ECT忧溲枷茫_MPI(DP)与计算机用网线连接好[线型用交叉线(RJ45 网线)，星型用两条直联线(RJ45 网线)由交换机连接到ECT_MPI(DP)和计算机]；将计算机IP 地址设置为(192.168.1.100)，掩码(255.255.255.0)，网关(192.168.1.1)，最后在计算机的IE 浏览器中键入192.168.1.222 就可进入ECT_MPI(DP)的主菜单，如下图所示：

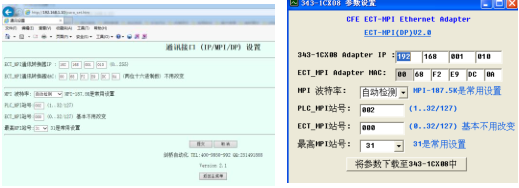

2、用鼠标点击[参数设置]进入设置画面
STEP 7 连接设置
1、ECT—MPI(DP)驱动下载与安装：确定在你的系统中（windows XP 或windows2000）要有西门子的 set th髫潋啜缅e PG/PC interface （设置PG/PC 接口）软件，343-1CX08 软驱动才有效。ECT—MPI的驱动在我们提供的附件里有， 运行驱动ECT_MPI_SETUP，如下图所示然后选[install 安装], 完成后，你就能在西门子的 set the PG/PC interface 中找到343-1CX08(auto)、343-1CX08、ECT-DP 三个驱动选项，插MPI 口的时候应选择343-1CX08，插DP 口的时候应选择ECT-DP，ECT-auto则可以自动识别MPI/DP 口和波特率，所以建议使用ECT-auto驱动。
2、打开SIMATIC-->step7-->设置PG-PC 接口

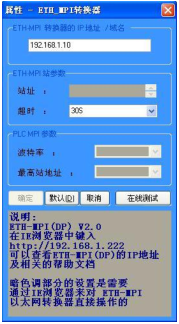

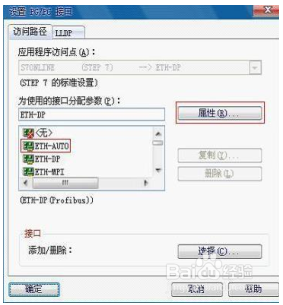

3、选择 ETH(AUTO) ，然后点击Properties..(属性)，在343-1CX08(DP)转换器的IP 地址中填入192.168.1.10
4、可通过[在线测试]按钮测试填入的IP 地址是否与343-1CX08 转换器完全一至。如果不能与343-1CX08(DP)正常通讯，需在IE浏览器中键http://192.168.1.222 来查343-1CX08(DP)转换器的IP 地址，然后修改"设置PG-PC 接口"中343-1CX08的IP 地址。
5、选择[确定]按钮保存设置，之后使用您就可以通过Step 7 对西门子S7-300 进行编程了。
Wincc 连接设置

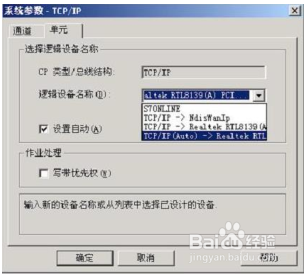

1、变量管理→SIMATIC S7 PROTOCOL SUITE→TCP/IP→系统参数→单元，将“逻辑设备名称”选为：TCP/IP(Auto)→XXX(计算机的网卡名）

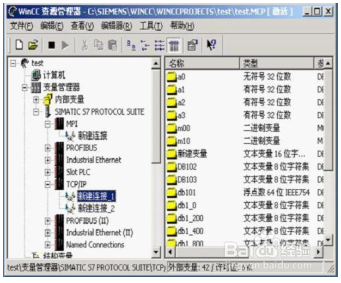

2、变量管理→SIMA哌囿亡噱TIC S7 PROTOCOL SUITE→TCP/IP 加入“新驱动程序的连接”，名字为NewConnection_1，将其属性打开-→连接参数：S7 网络地址：IP 地址=ECT_MPI 通讯转换器的IP 地址，如(192.168.1.10)；机架号=0；插槽号=2 之后在NewConnection_1中加入新的变量。
3、注：此处一定要选择 TCP/IP 驱动，不要选择其他任何驱动如果还想连接另一个EC哌囿亡噱T_MPI(DP)通讯转换器，只要再加入NewConnection_2，S7 网络地址:：IP 地址=另一个ECT_MPI通讯转换器的IP 地址，如(192.168.1.12)；机架号=0；插槽号=2 。.....最多可加32 个ECT_MPI(DP)通讯转换器。如果想将以前用MPI 定义的变量改为TCP/IP 驱动的变量，请先做好备份，然后将MPI→NewConnection中变量全部选定(用Ctrl+A)，剪切，选定SIMATIC S7 PROTOCOL SUITE→TCP/IP→NewConnection_1 鼠标右键→粘贴。
组态王连接设置

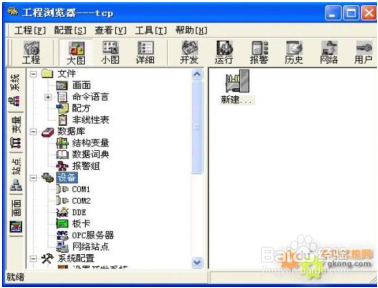

1、打开组态王工程浏览器
2、选择设备,在右侧栏目中选[新建...]设备配置向导

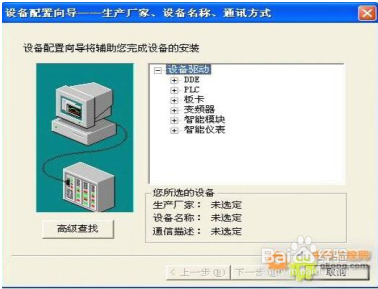

3、在"设备配置向导" 中选PLC --> 西门子--> S7-300 系列--> TCP

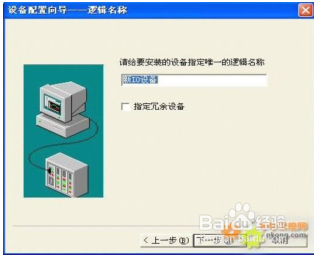

4、点击下一步，进入“逻辑名称设置”，再点击下一步

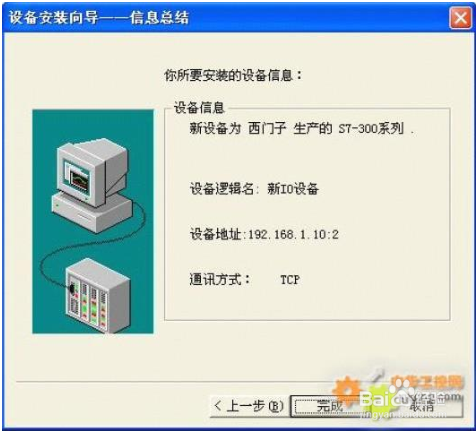

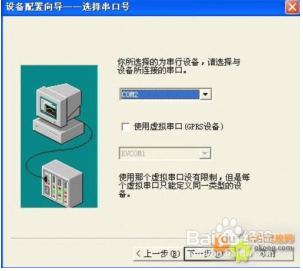

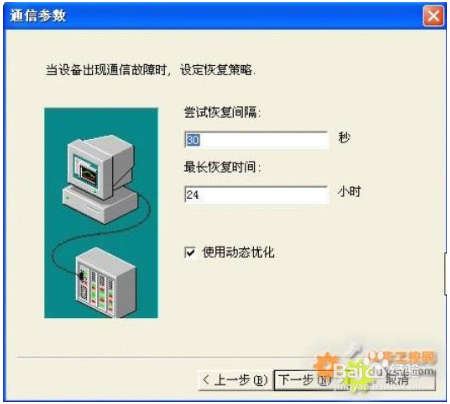

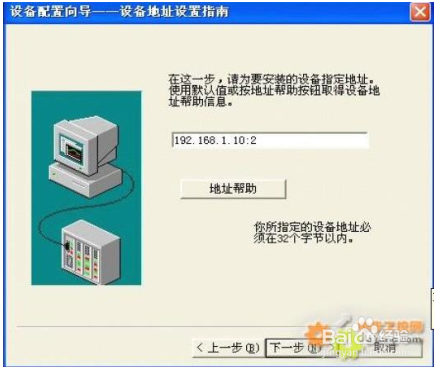

5、因为我们使用以太网方式,串口设置无意义,直接点击下一步,跳过.设备地址格式：[ 343-1CX08 的IP 地址： CPU 槽号] 本例为:：192.168.1.10：2。填写好设备地址后，点击[下一步]；再点击[下一步]；然后点击完成
力控连接设置

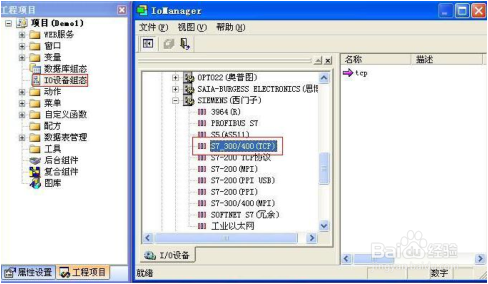

1、打开组态软件，进入开发系统，打开“IO 设备组态”->“plc”->“siemens”->“S7-300/400(TCP)”，画面如下

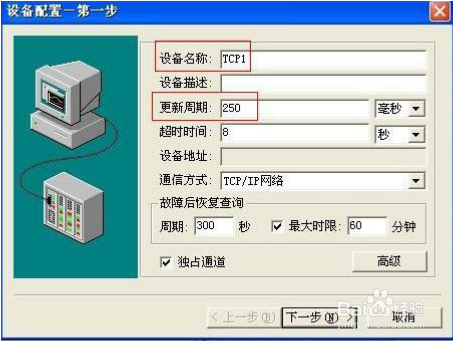

2、基本参数配置，定义设备名称，修改更新周期。（更新周期一定要修改为250毫秒以上！）

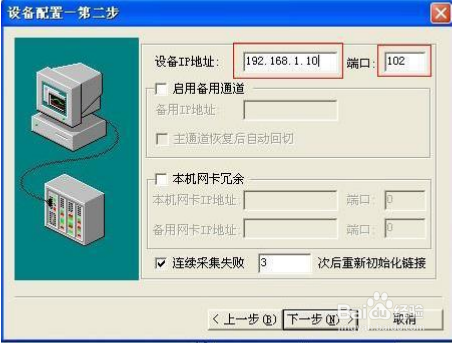

3、通讯参数。设备IP 地址：填入343-1CX08（DP）的IP 地址，端口：默认102（固定）。

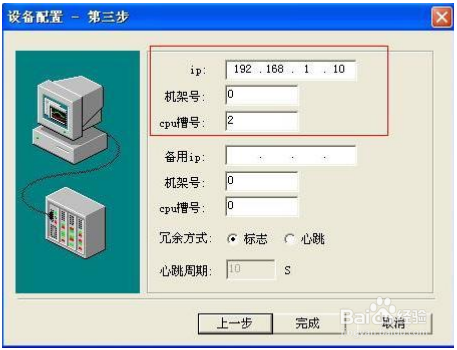

4、设备特殊配置，设置后点击完成！IP：与第二步的填“设备IP 地址”相同。机架号：CPU的机架号，S7-300 默认是0；对于S7-400,则需要根据CPU在哪个机架进行填写。CPU 槽：CPU 的槽号，S7-300 默认是2；对于S7-400,则需要根据CPU 的所在槽号进行填写。
Intouch的连接设置

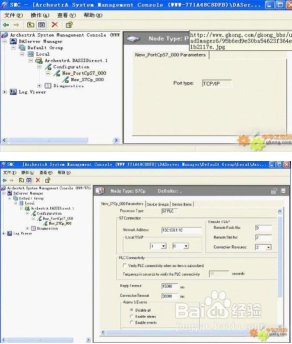

1、用343-1CX08 (DP)连接西门子S7-300在intouch 的System Management Console 中设置如下
2、在上边的例子中：ECT—MPI （DP）的IP 地址为：192.168.1.10 ，PLC 的机架号为：0插槽号为： 2资源数为：2对于S7-400 CPU 它的槽号有可能是：3 ，其它的参数请不要随意改变。有客户问：使用343-1CX08 转换器要在PLC 中加装程序吗？回答： 完全不需要。
