1、首先，运行proe5.0，点击新建图标，新建一个零件--实体文件，默认名称即可点击确定。

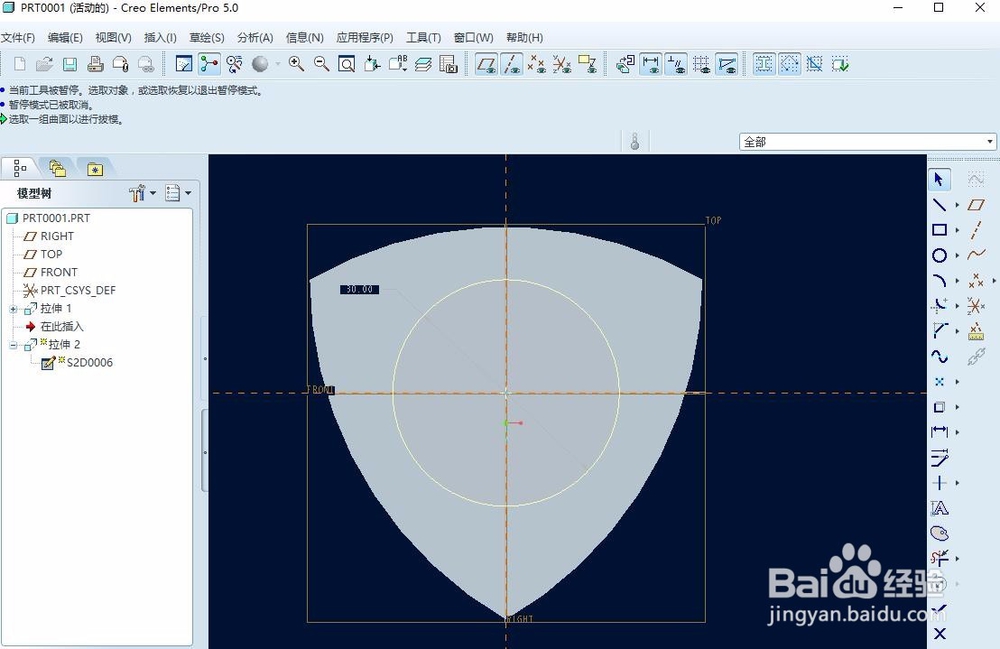

2、点击拉伸命令，选择一个top平面，进入草图环境，选择圆命令绘制圆，选择圆弧命令绘制圆弧，绘制如下图所示的图形。拉伸高度设置为25
3、再次选择拉伸工具，选择拉伸实体的表面为草绘平面，进入草绘界面，选择圆工具绘制图形，完成图形的驻账答峰绘制后，设置拉伸为去除材料，拉伸深度为15，完成实体的拉伸去除操作，如下图所示。

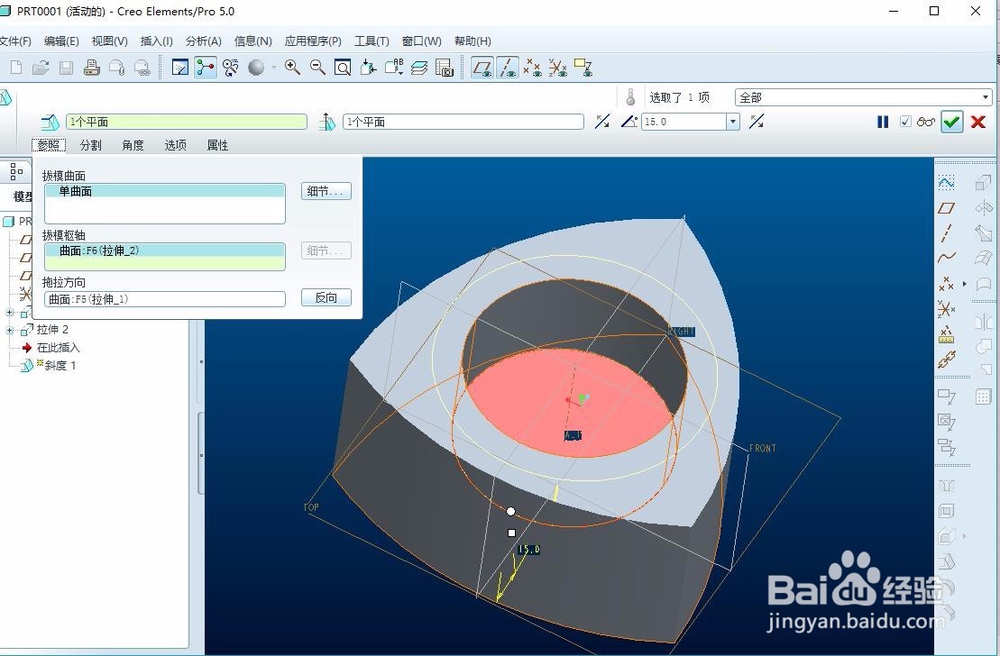

4、然后选择拔模工具，选择拉伸孔的内表面为拔模曲面，选择拉伸实体的上表面为拔模枢轴，指定拔模角度为30度，改变拔模方向，单击确定按钮，如下图所示

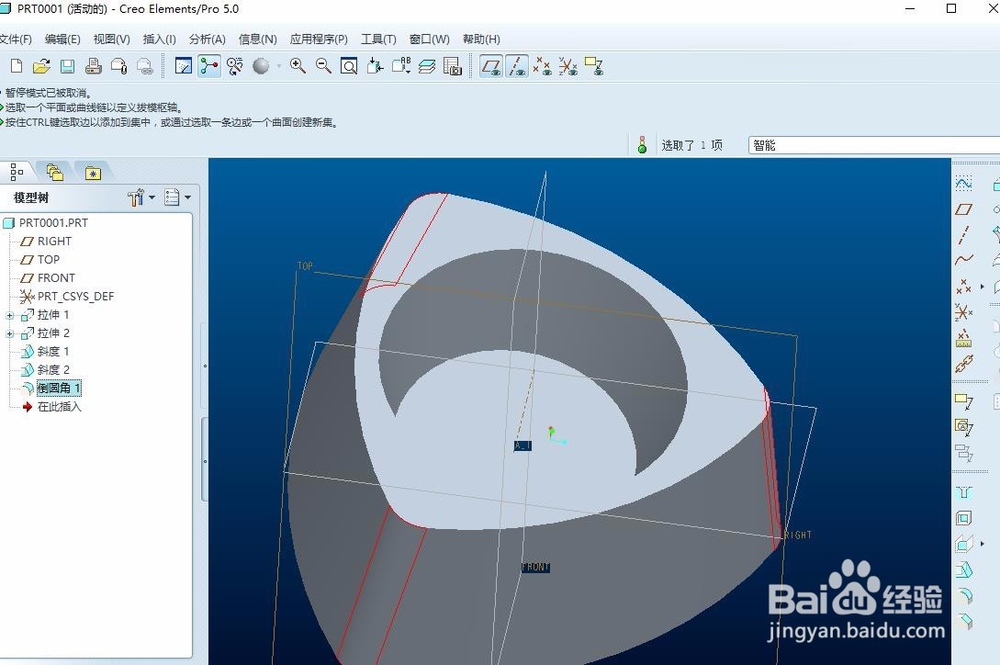

5、根据步骤4，以同样的方法对拉伸实体的外表面进行拔模特征操作，指定拔模角度为10度，切换拔模方向，完成外侧曲面的拔模特征，然后倒圆角，效果如下图所示
6、选择拉伸命令，绘制圆形，拉伸截面为圆，返回拉伸界面，拉伸为去除材料，输入拉伸的高度，如下图所示。
7、最后选中拉伸特征，选择阵列工具，阵列类型为轴阵列，选择中心轴为参照阵列轴，选择倒圆角工具，选择需要进行倒圆角的边，如下图所示：
